Универсальные устройства серии МТ
Устройства предназначены для образования симметричного канала связи по топологии «точка-точка».
Устройства устанавливаются парами – по одному на обоих концах линии связи. Возможно применение совместно с устройствами серии МЕ/УСМ без использования дистанционного питания.
№ п/п
|
Обозначение
|
SHDSL линий
|
Опциональные порты FXS, FXO1)
|
Номинальное напряжение питания, В
|
Потребляемая мощность, Вт
|
Материал корпуса, исполнение
|
Дополнительные возможности по установке4)
|
1
|
МТ-1Х
|
1
|
-
|
12, 482)
|
3,5
|
Пластик, компактное
|
-
|
2
|
МТ-1
|
1
|
+
|
12, 482)
|
3,5
|
Металл
|
В шкаф 19’, на панель
|
3
|
МТ-1/24
|
1
|
+
|
24
|
4
|
Металл
|
В шкаф 19’, на панель
|
4
|
МТ-1, исп. Б
|
1
|
-
|
12, 482)
|
3,5
|
Металл, компактное
|
На DIN-рейку, на панель
|
5
|
МТ-1/24, исп. Б
|
1
|
-
|
24
|
4
|
Металл, компактное
|
На DIN-рейку, на панель
|
6
|
МТ-2Х
|
2
|
-
|
12, 482)
|
4,5
|
Пластик, компактное
|
-
|
7
|
МТ-2
|
2
|
+
|
12, 482)
|
4,5
|
Металл
|
В шкаф 19’, на панель
|
8
|
МТ-2/24
|
2
|
+
|
24
|
5
|
Металл
|
В шкаф 19’, на панель
|
9
|
МТ-2, исп. Б
|
2
|
-
|
12, 482)
|
4,5
|
Металл, компактное
|
На DIN-рейку, на панель
|
10
|
МТ-2/24, исп. Б
|
2
|
-
|
24
|
5
|
Металл, компактное
|
На DIN-рейку, на панель
|
Примечания.
1) В моделях с указанными обозначениями опциональные порты отсутствуют.
2) В указанных моделях напряжение питания 48 В является опциональным.
3) Питание от сети переменного тока 220 В осуществляется с помощью внешних сетевых адаптеров, вырабатывающих постоянное напряжение для подачи на входы «12 В» модемов соответствующих модификаций. Сетевой адаптер поставляется комплектно с модемом в случае отсутствия опционального питания по примечанию 2).
4) Укомплектование модемов дополнительными деталями для установки в шкаф, на DIN-рейку на панель оговаривается в заказе.
Модем МТ-2Х Модем МТ-2 исполнение Б

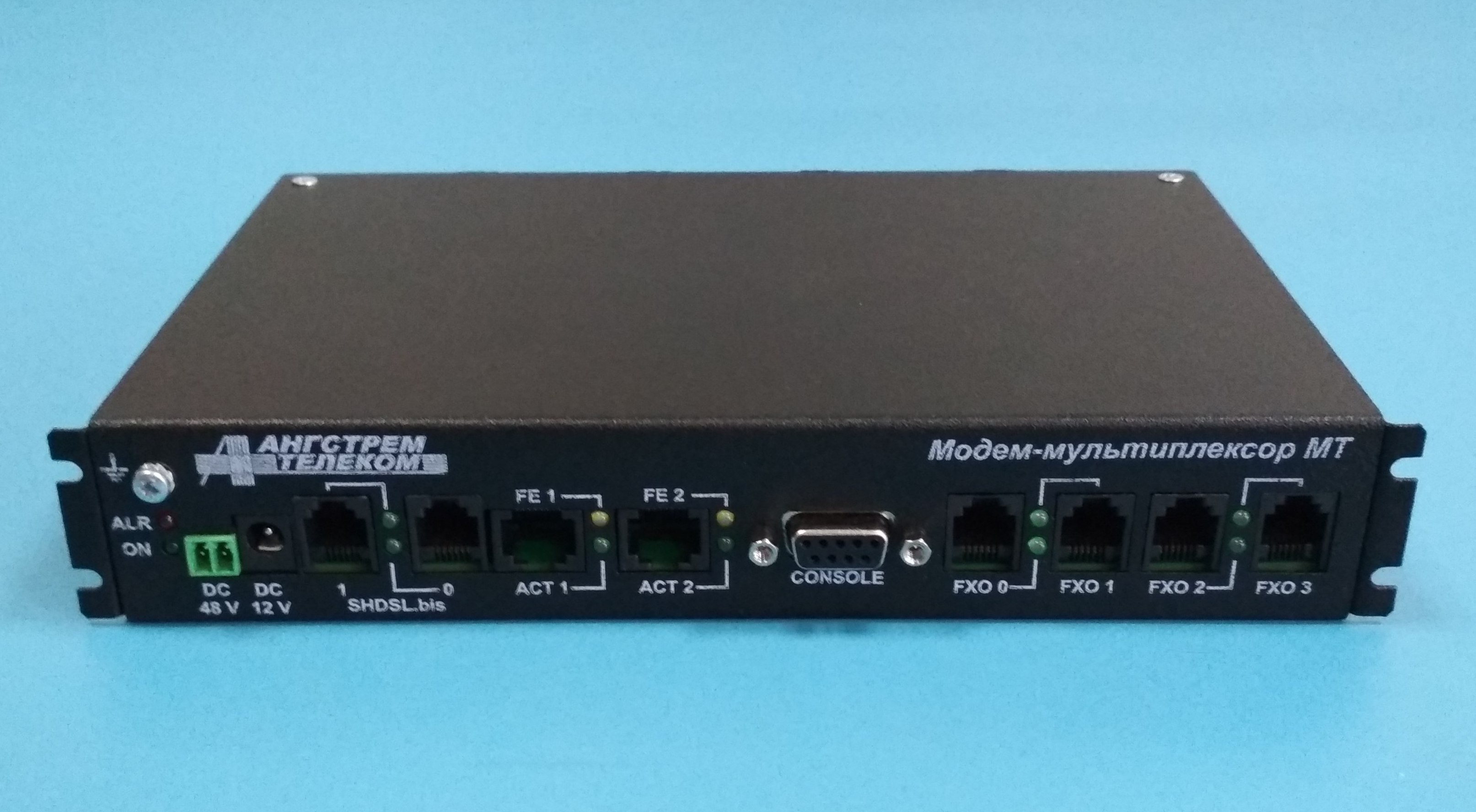

Модем-мультиплексор МТ-2
Пример крепления модема в стойку 19'
|
